Verbindungsbeispiele zwischen Steuerung und KNX-Relais – in diesem Fall an unserem empfohlenen Relais des Herstellers MDT.

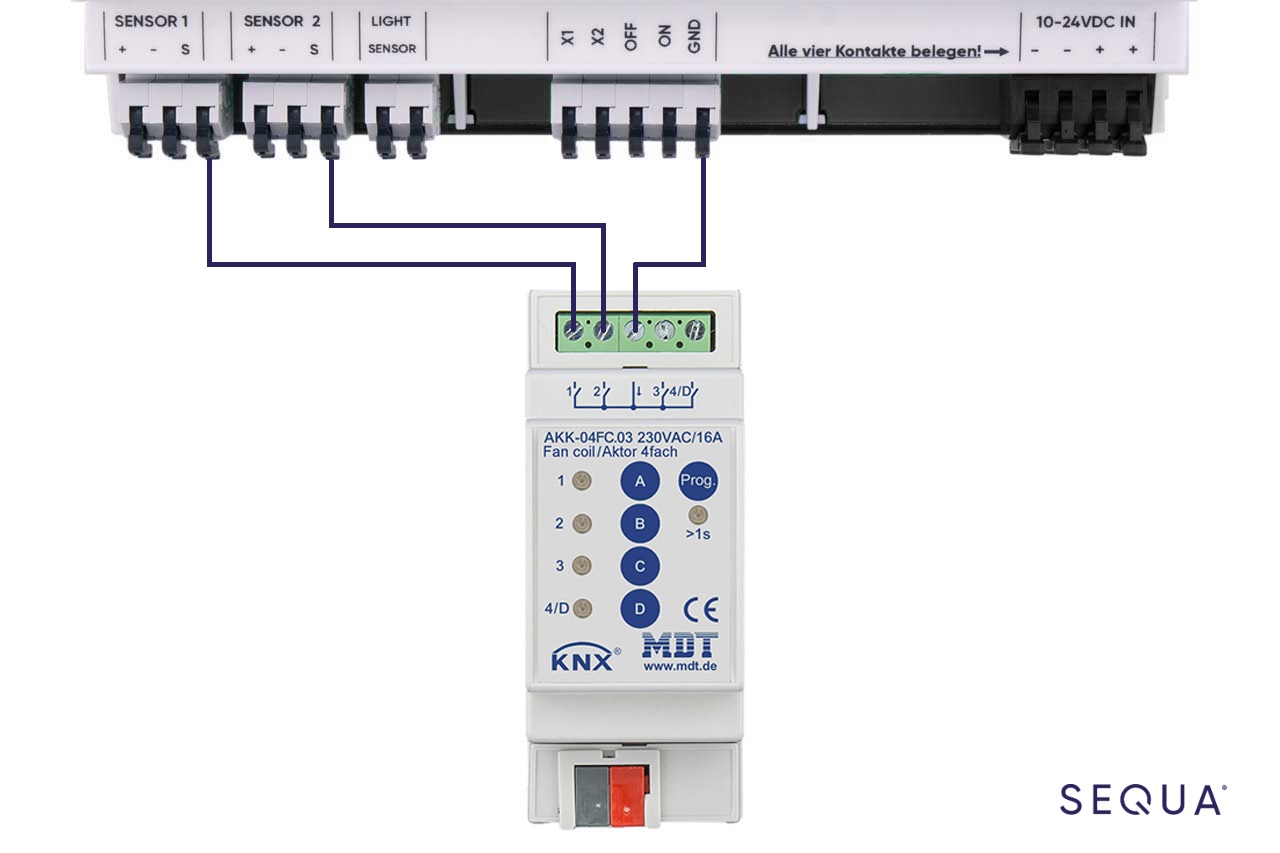

Zur Steuerung des Lauflicht-Effektes über KNX (anstelle der mitgelieferten Sensoren) wird das KNX-Relais so mit der Steuerung verbunden, dass zum Starten des Lichtes die entsprechenden »S«-Kontakte mit dem Relais auf GND (Masse) gelegt werden. Ein Impuls genügt zum Start des Lauflichtes.

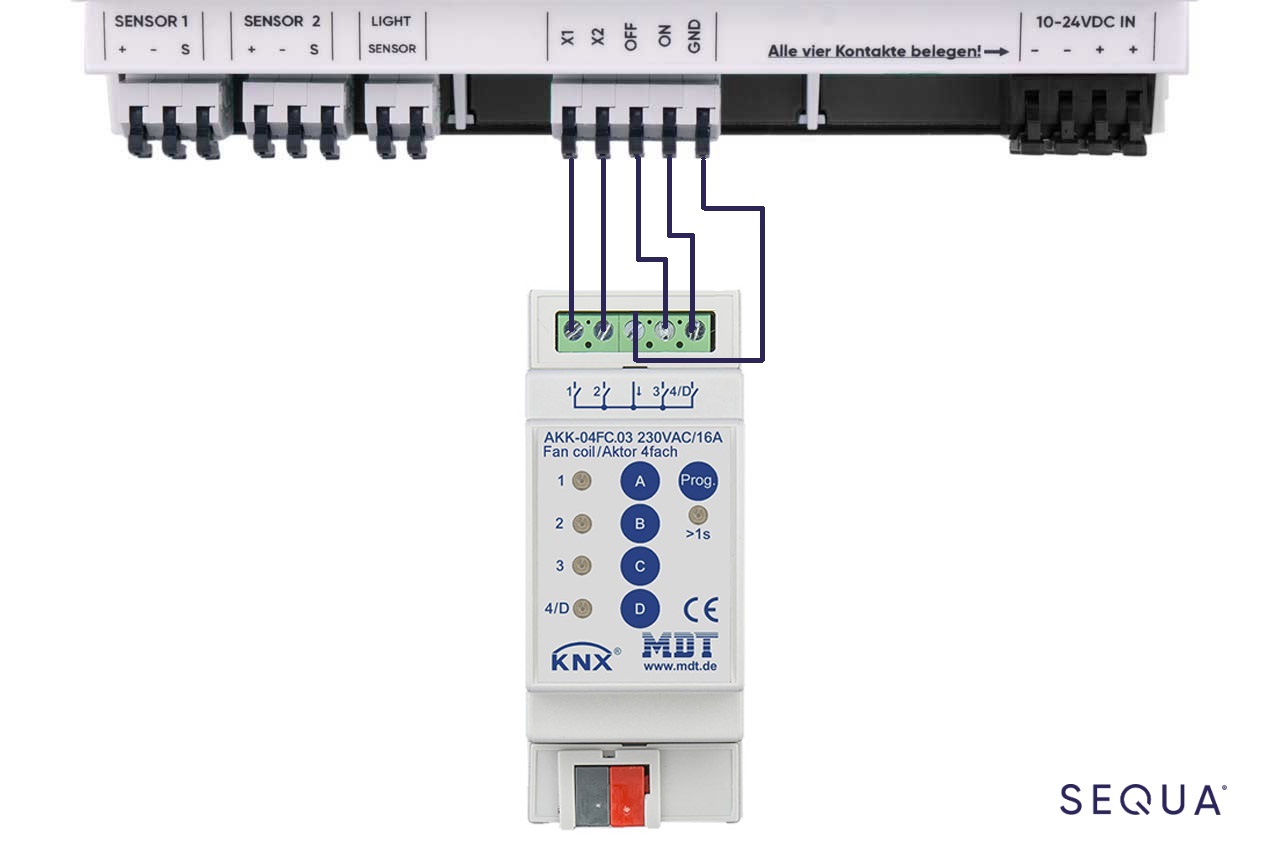

Zur Schalten der Steuergeräte-Funktionen (Dauerlicht, Stand-by, Ambientebeleuchtung und Präsenzmelder) über KNX, wird das KNX-Relais so mit der Steuerung verbunden, dass die entsprechenden Kontakte der Funktionen mit dem Relais auf GND (Masse) gelegt werden. Die Funktion bleibt so lange aktiviert, wie der Kontakt geschlossen ist.
WICHTIG: Unter keinen Umständen darf eine Spannung (insbesondere 230 V) auf die Kontakte der Steuerung oder des Relais gegeben werden! Lebensgefahr!
