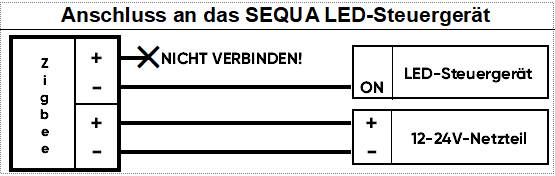

Der Anschluss erfolgt, wie in folgender Grafik zu sehen:
Die Versorgungsspannung des Zigbee-Moduls kann vom Netzteil des Steuergeräts mit abgenommen werden. Hierzu eignen sich WAGO-Klemmen.
Der Minus-Kontakt des Ausgangs des Zigbee-Steuergerätes wird dann mit dem ON-Kontakt des Steuergeräts verbunden, um so das Dauerlicht aktivieren zu können.
Am Professional-Steuergerät können auch die Kontakte AMB (zum Deaktivieren der Ambientebeleuchtung) und OFF (zum Aktivieren des Stand-by-Modus des Steuergeräts) statt des ON-Kontakts verwendet werden.
Hinweis: Immer 0 % oder 100 % „dimmen“, um die Funktion des Steuergeräts für dieses eindeutig ein- und auszuschalten.
