Die Spannungsversorgung der Lichtschranken erfolgt über das 12 V bis 24 V-Netzteil des Steuergeräts. Diese wird sowohl am Sender, als auch am Empfänger der Lichtschranke jeweils an den Anschlüssen 1 und 2 verbunden:
- Kontakt 1 (V+): Plus-Pol des Netzteils (12 V bis 24 V)
- Kontakt 2 (V-): Minus-Pol des Netzteils
Der Schaltausgang der Lichtschranke mit dem Steuergerät verbunden. Hierzu werden die Kontakte des Lichtschranken-Empfängers wie folgt am Steuergerät angeschlossen:
- Kontakt 3 (NO): Sensoranschluss 1 oder 2 des Steuergeräts – Kontakt » S «
- Kontakt 5 (COM): Sensoranschluss 1 oder 2 des Steuergeräts – Kontakt » - «
Ein Durchschreiten der Lichtschranke führt nun zum Aktivieren der stufenweisen Beleuchtung.
Wichtig: Ein gleichzeitiger Betrieb mit den Bewegungssensoren am gleichen Anschluss ist nicht möglich. Bitte verbinden Sie immer nur eine Sensorart pro Anschluss.

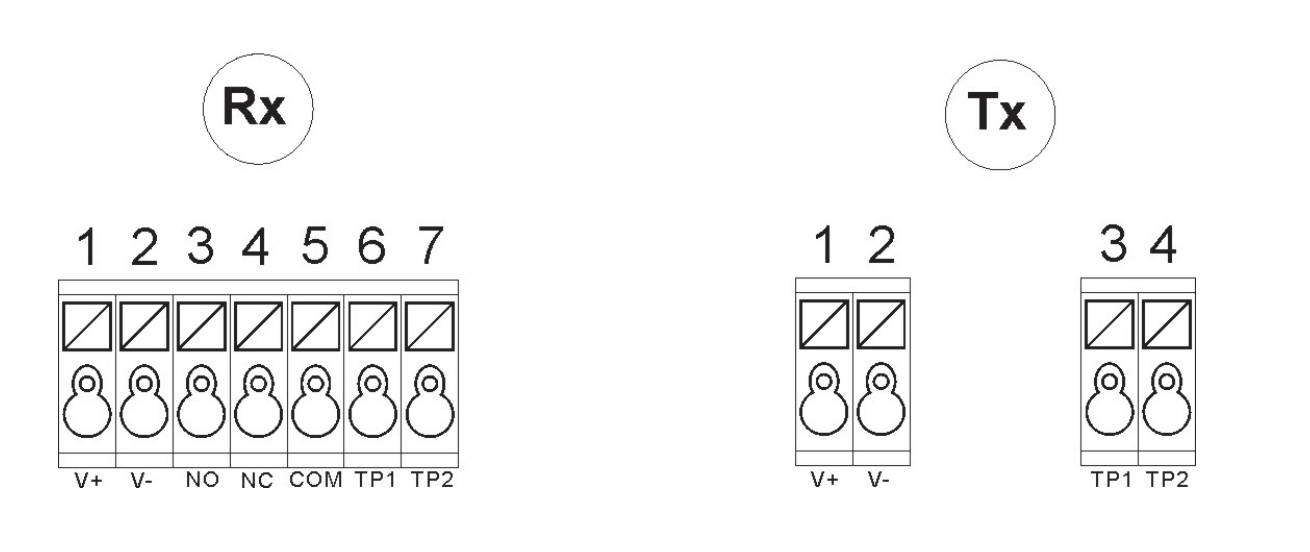

Anschlüsse der Lichtschranke:
Keine Funktion?
Sollte dieser Anschluss die stufenweise Beleuchtung nicht aktivieren, so hat Ihr Steuergerät wahrscheinlich noch keine (im Jahr 2022 eingeführte) automatische Sensorerkennung. Bitte kontaktieren Sie unseren Support für eine Lösung.
